ASME B18.2.2 Tabel 4 Kacang Selai Hex

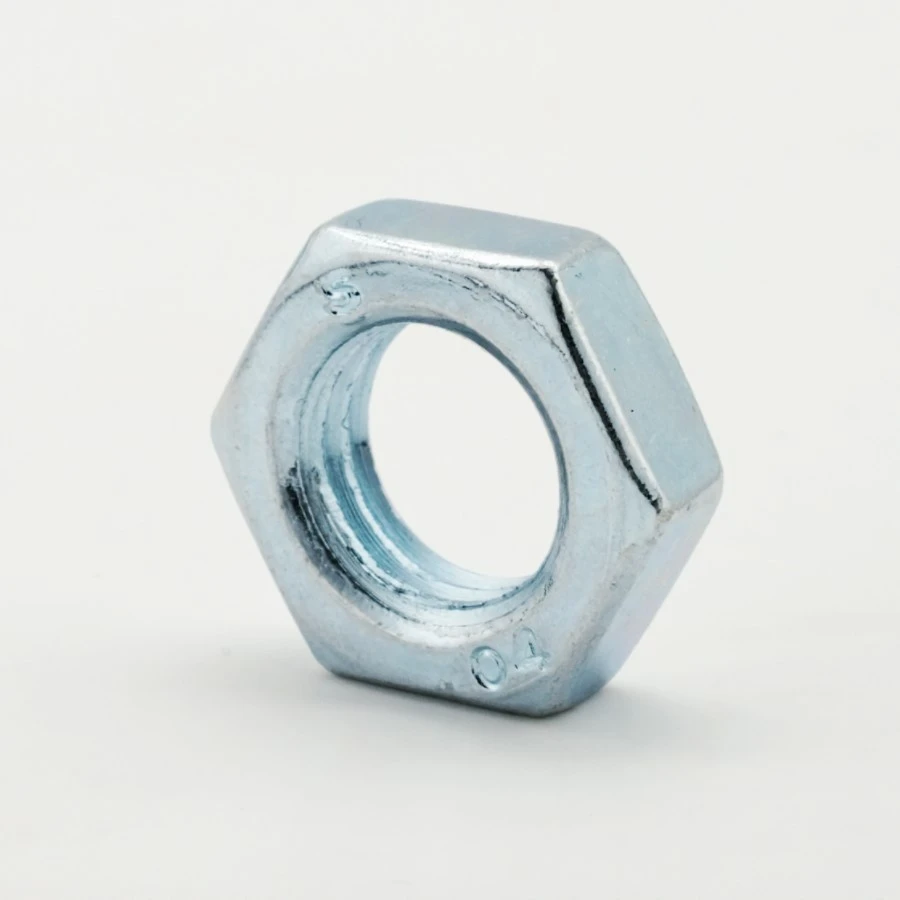

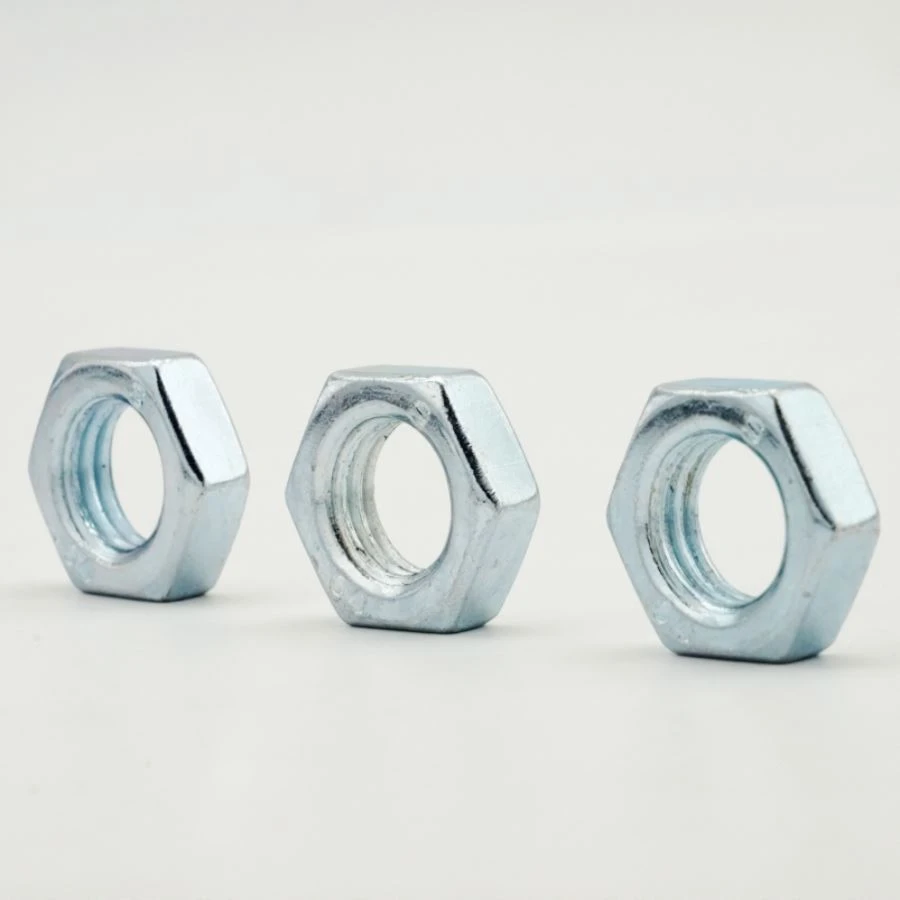

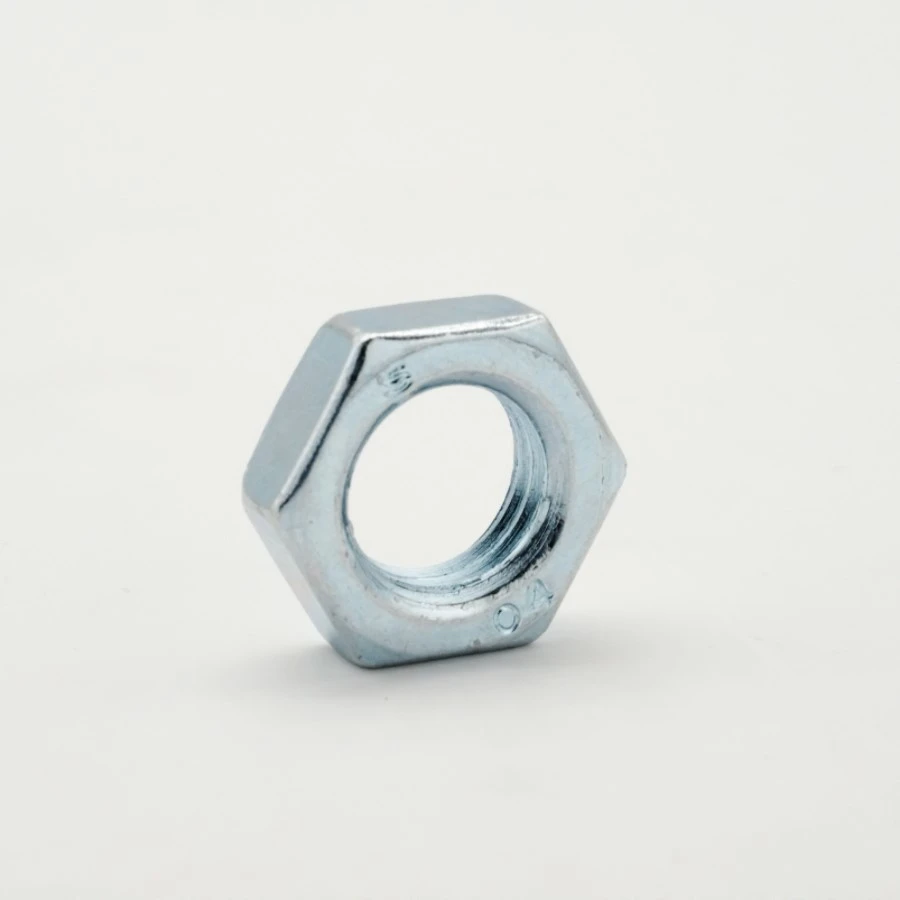

ASME B18.2.2 Tabel 4 merinci mur selai hex, yang lebih tipis dari mur hex standar namun lebih tebal dari mur pipih. Mur ini dirancang khusus untuk dipasang pada mur lain guna mencegah kendor akibat getaran, menjadikannya penting dalam sistem pengikatan dinamis.
Kirim permintaan
Pengenalan produk
ASME B18.2.2 Tabel 4 merinci mur selai hex, yang lebih tipis dari mur hex standar namun lebih tebal dari mur pipih. Mur ini dirancang khusus untuk dipasang pada mur lain guna mencegah kendor akibat getaran, menjadikannya penting dalam sistem pengikatan dinamis.
Spesifikasi Umum
| Bahan | Baja karbon |
| Kelas | 5, 6, 8, 10 |
| Jangkauan | 1/4" - 1" |
| Benang | Kasar , Halus, Ekstra Halus, Istimewa-Baik |
| Permukaan | Polos, berlapis seng, hot-galvanis celup, GEOMET, ZINC-NICKLE, DACROMATE, dll. |
Fitur Utama
- Ketebalan antara mur standar dan mur pipih
- Dirancang khusus untuk fungsi penguncian mur selai
- Sesuai dengan ASME B18.2.2 Tabel 4
- Tersedia dalam kelas-kekuatan tinggi termasuk 2H
- Banyak digunakan pada-perakitan rawan getaran
Industri aplikasi
- Alat berat dan-kendaraan off-road
- Sistem kereta api dan transit
- Rakitan pompa dan kompresor
- Pengikat industri dengan getaran

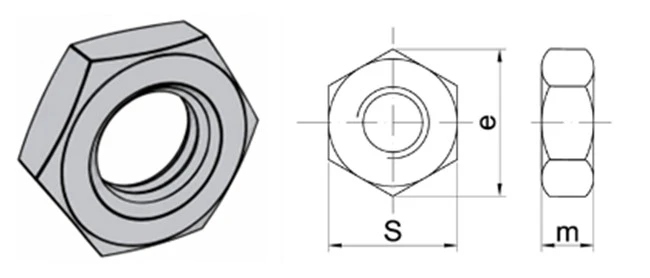

tabel data
| Ukuran | 1/4" | 5/16" | 3/8" | 7/16 | 1/2 | 9/16 | 5/8" | 3/4" | 7/8" | 1" | 1-1/8" | 1-1/4" | 1-3/8" | 1-1/2" | 1-5/8" | 1-3/4" | 1-7/8" | 2" | 2-1/4" | 2-1/2" | 2-3/4" | 3" | 3-1/4" | 3-1/2" | 3-3/4" | 4" |
| PBB | 20 | 18 | 16 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 7 | 6 | 6 | 6 | 5 | 6 | 4.5 | 4.5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| AF Min (inci) | 0.428 | 0.489 | 0.551 | 0.675 | 0.736 | 0.861 | 0.922 | 1.088 | 1.269 | 1.450 | 1.631 | 1.812 | 1.994 | 2.175 | 2.350 | 2.538 | 2.722 | 2.900 | 3.263 | 3.625 | 3.988 | 4.350 | 4.713 | 5.075 | 5.438 | 5.800 |
| AF Maks (inci) | 0.438 | 0.500 | 0.563 | 0.688 | 0.750 | 0.875 | 0.938 | 1.125 | 1.312 | 1.500 | 1.688 | 1.875 | 2.062 | 2.250 | 2.430 | 2.625 | 2.813 | 3.000 | 3.375 | 3.750 | 4.125 | 4.500 | 4.875 | 5.250 | 5.625 | 6.000 |
| AC Min (inci) | 0.488 | 0.557 | 0.628 | 0.768 | 0.840 | 0.982 | 1.051 | 1.240 | 1.447 | 1.653 | 1.859 | 2.066 | 2.273 | 2.480 | 2.679 | 2.893 | 3.103 | 3.306 | 3.719 | 4.133 | 4.546 | 4.959 | 5.373 | 5.786 | 6.199 | 6.612 |
| AC Maks (inci) | 0.505 | 0.577 | 0.650 | 0.794 | 0.866 | 1.010 | 1.083 | 1.299 | 1.516 | 1.732 | 1.949 | 2.165 | 2.382 | 2.598 | 2.805 | 3.031 | 3.247 | 3.464 | 3.897 | 4.330 | 4.763 | 5.196 | 5.629 | 6.062 | 6.495 | 6.928 |
| T Min (inci) | 0.150 | 0.180 | 0.210 | 0.240 | 0.302 | 0.301 | 0.363 | 0.398 | 0.458 | 0.519 | 0.579 | 0.687 | 0.747 | 0.808 | 0.868 | 0.929 | 0.989 | 1.050 | 1.155 | 1.401 | 1.522 | 1.643 | 1.748 | 1.870 | 1.990 | 2.112 |
| T Maks (inci) | 0.163 | 0.195 | 0.227 | 0.260 | 0.323 | 0.324 | 0.387 | 0.446 | 0.510 | 0.575 | 0.639 | 0.751 | 0.815 | 0.880 | 0.944 | 1.009 | 1.073 | 1.138 | 1.267 | 1.427 | 1.556 | 1.685 | 1.814 | 1.943 | 2.072 | 2.201 |
